斜拉索磁致伸缩导波检测法原理
日期:2023-05-27 人气:483 收藏

现阶段适用于桥梁拉索锈蚀断丝检测的方法有声发射法、射线法、磁致伸缩导波法等方法。声发射法由于拉索钢丝之间的摩擦导致信号信噪比较低、测试周期长,需要长期供电,仅能给出相对的检测结果,更适用于拉索锈蚀断丝的长期监测;射线法能够检测索体和锚固区的内部缺陷,但存在监测效率低、图像解释困难、造价高,辐射污染等问题;我司采用的是磁致伸缩导波法,此方法是一种对截面积损失较为敏感的检测方法,可同时实现自由段拉索和锚固段拉索的腐蚀断丝检测。

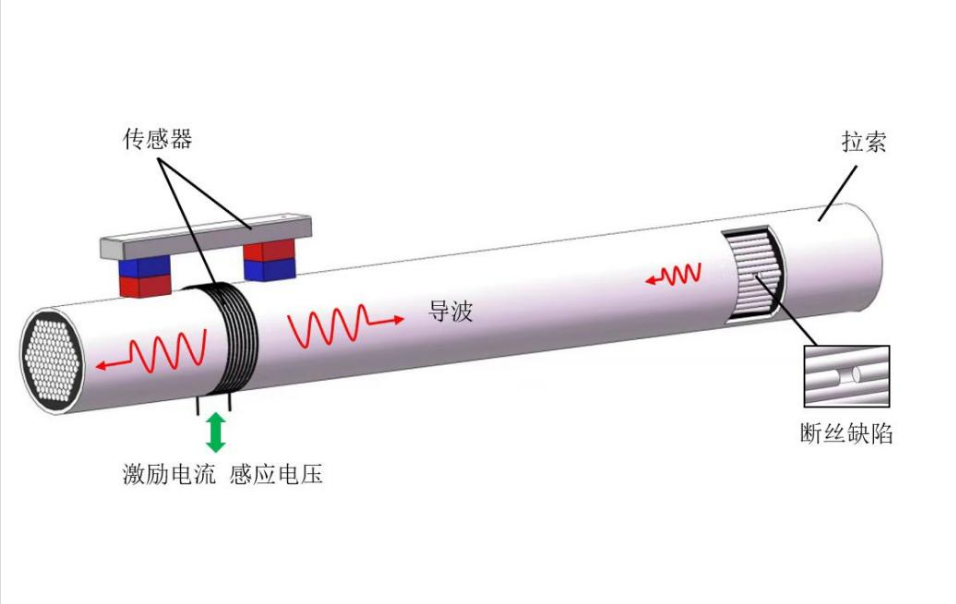

桥用拉索锈蚀断丝磁致伸缩导波检测原理是利用传感器基于磁致伸缩效应在拉索内部钢丝中产生沿轴向传播的导波,当拉索内部钢丝存在锈蚀断丝缺陷时导波将在缺陷处发生反射,传感器基于逆磁致伸缩效应获取缺陷的回波信号,从而实现拉索锈蚀断丝检测。

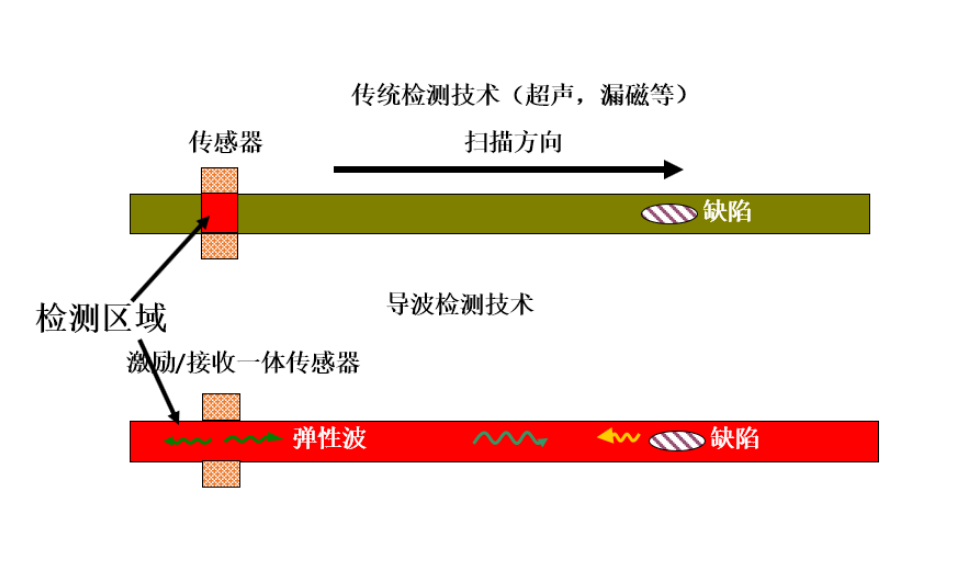

对比了斜拉索磁致伸缩导波与其他导波的不同之处:磁致伸缩导波是一种表面波,相比于传统的体波导波,具有更低的传输损耗和更高的频率响应

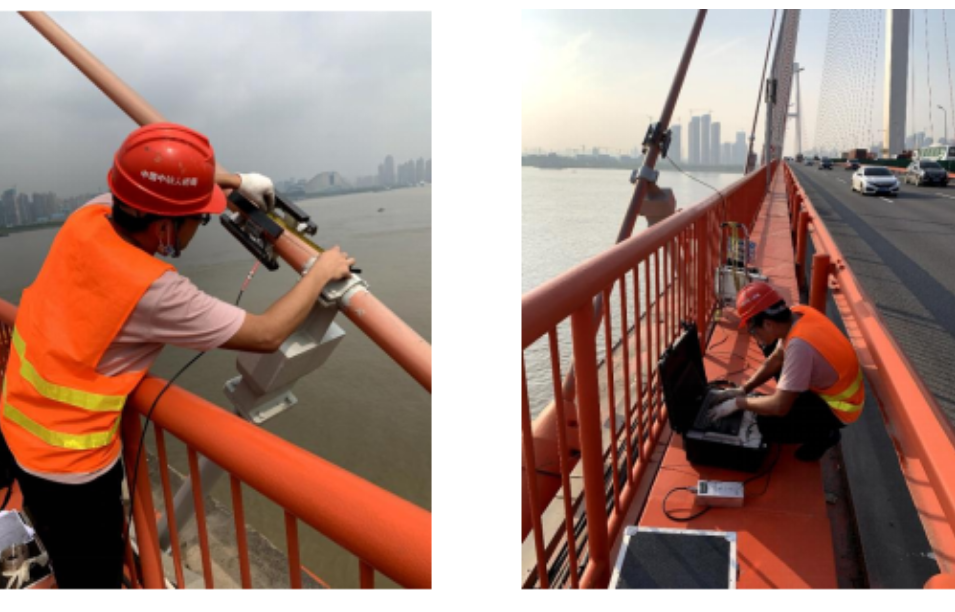

我司通过磁致伸缩导波法检测桥梁拉索的项目有武汉白沙洲大桥、贵州的岩架特大桥、贵州马岭河特大桥、安徽马鞍山长江公路大桥、重庆忠州长江大桥等等。
